在线视频a_黄色污污视频在线观看_www.久久爱.cn_精品国产污网站污在线观看15_久久夫妻网_国产一区二区视频在线

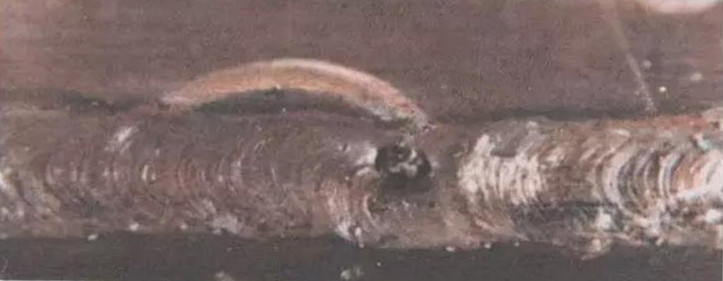

夾渣是非金屬固體物質(zhì)殘留于焊縫金屬中的現(xiàn)象，夾雜物出現(xiàn)在熔焊過(guò)程中。

熔渣與鐵水未分開(kāi)時(shí)焊道冷卻會(huì)產(chǎn)生夾渣.現(xiàn)象是電弧不穩(wěn)定,有飄散現(xiàn)象,經(jīng)驗(yàn)豐富的焊工能及時(shí)發(fā)現(xiàn),而初學(xué)者有些困難.在熔池剛凝固時(shí)夾渣處發(fā)紅,而其它位置發(fā)暗.
很多教材上對(duì)夾渣的產(chǎn)生原因是這樣解釋的:電流小,焊速快,電弧長(zhǎng),方法不對(duì)等.
夾渣是一種低級(jí)的缺陷:多見(jiàn)于初學(xué)者,對(duì)技術(shù)的掌握不熟練.
所以不是一處操作不對(duì)而是很多技巧掌握的都不太好.所以?shī)A渣的產(chǎn)生對(duì)于初學(xué)都來(lái)說(shuō)多處技巧的操作錯(cuò)誤.再一個(gè)不同位置產(chǎn)生夾渣的原因及防止方法也不同.

平焊時(shí)夾渣產(chǎn)生的原因:
一電流小---電弧吹不動(dòng)熔渣,攪拌不充分,熔渣不能上浮;
二速度快---熱輸入少,熔渣與鐵水未分開(kāi)時(shí)熔池凝固;
三電弧長(zhǎng)---電弧吹不動(dòng)熔渣:
四焊接速度過(guò)慢----使熔渣過(guò)多過(guò)厚.熔渣超前于電弧產(chǎn)生夾渣.
五焊條角度不對(duì)----由其是在用直流焊機(jī)時(shí),焊板狀焊件兩端電磁偏吹時(shí)不能很快改變焊條角度而產(chǎn)生夾渣.

知道了原因防止的方法就出來(lái)了
平焊的填充層橫向擺動(dòng)時(shí)不可過(guò)快,熔渣不要超前于電弧,通過(guò)焊條的角度來(lái)控制熔渣,熔渣要向前(焊接方向?yàn)榍?淌時(shí)向前傾斜焊條,反之向后傾.熔渣始終緊跟焊條和電弧為好
平焊時(shí)如果采用直流焊機(jī)焊道愈窄愈深愈易產(chǎn)生夾渣，立焊時(shí)夾渣產(chǎn)生的原因主要是電流小時(shí)電弧擺動(dòng)過(guò)快.
初學(xué)者不適合用很大的電流,可以電流小一點(diǎn),電弧稍長(zhǎng)一點(diǎn)慢一點(diǎn),看清熔渣下淌是關(guān)鍵.

打底層焊接時(shí):
一、引弧不要晚,在亮點(diǎn)消失的瞬間或之前引弧;
二、引弧時(shí)兩點(diǎn)之間相隔遠(yuǎn)時(shí)易產(chǎn)生夾渣.引弧時(shí)大部分電弧在熔池上,看清只有一部分電弧穿過(guò)間隙.
三、擺動(dòng)不要過(guò)快或過(guò)寬.焊條在坡口最深處運(yùn)動(dòng),深處焊條不會(huì)擺動(dòng)過(guò)寬.
四、焊條不要壓在熔池上,以焊條剛好不接觸鐵水為好.但又不能拉長(zhǎng)電弧.焊條端部與鐵水之間有一點(diǎn)距離,

以使熔渣能順利下淌.否則可能夾渣成型也不好.夾弧焊時(shí)鐵水可以凝固但熔渣不能凝固,要在熔渣凝固前引弧,此時(shí)只要電弧引燃熔渣就會(huì)下淌,不會(huì)夾渣.

填充層:焊道窄時(shí)電弧要大,方法有滅弧法挑弧法和連弧焊,窄時(shí)電流大些用滅弧,稍寬時(shí)電流適中用挑弧法,寬時(shí)電流稍小用連弧法.
在亮點(diǎn)消失之前引弧而非消失時(shí),因?yàn)樘畛鋵由彷^快.電流小時(shí)電弧要稍長(zhǎng)運(yùn)動(dòng)稍慢,看清熔渣一直向下淌,可很好地防止夾渣.
立焊時(shí)熔渣如果能一直蓋在熔池上保護(hù)效果要好,但對(duì)于初學(xué)者則不能看清熔渣與鐵水所以最好能看清熔渣下淌.
